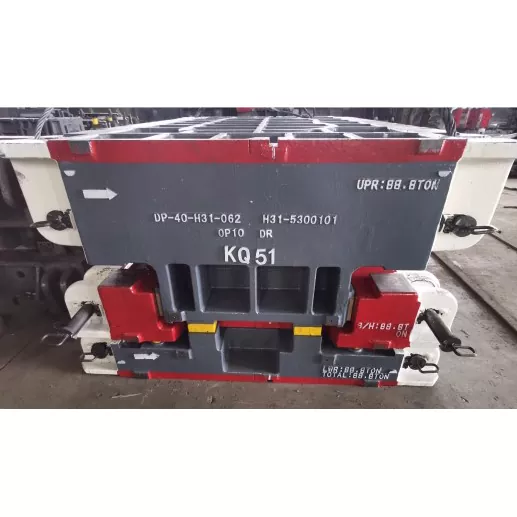

Automotive Front Panel Assembly Stamping Dies

SIKAIDA Automotive Front Panel Assembly Stamping Dies များသည် အမှီအခိုကင်းစွာ ထုတ်လုပ်ထားသော အဆင့်မြင့် တိကျသော စက်ကိရိယာဖြစ်ပြီး၊ ရှေ့ panel များ အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှုအတွက် သင့်လျော်ပါသည်။ ရှုပ်ထွေးသောဖွဲ့စည်းပုံနှင့် ရှေ့ဘောင်တပ်ဆင်ခြင်း (ကြီးမားသောကိုယ်ထည်အကန့်များ) ၏မြင့်မားသောလိုအပ်ချက်များကိုဖြေရှင်းခြင်းဖြင့် အဓိကထုတ်လုပ်မှုစိန်ခေါ်မှုများကိုဖြေရှင်းရန် အဆင့်မြင့်နည်းပညာများကို ပေါင်းစပ်ထားသည်။ စက်ရုံတွင် အသေအရည်အသွေး စံချိန်စံညွှန်းများနှင့် ကိုက်ညီကြောင်း သေချာစေရန် ကျွမ်းကျင်သော စက်ကိရိယာများ တပ်ဆင်ထားပြီး သီးသန့်အဖွဲ့တစ်ဖွဲ့ရှိသည်။

ထုတ်ကုန်အသေးစိတ်

1. Large Body Panel Structure ဖွဲ့ခြင်း။

ပစ္စည်းစီးဆင်းမှုနှင့် ဆွဲဆန့်ခြင်းကို တိကျသောထိန်းချုပ်မှု၊ ±0.1mm အတွင်း သော့ပုံတိကျမှု၊ ပြားချပ်မှုအမှား ≤0.15mm/m; နက်ရှိုင်းသောပုံဆွဲဧရိယာများသည် ရုပ်ပိုင်းဆိုင်ရာချို့ယွင်းချက်များကိုရှောင်ရှားရန်နှင့် အထွက်နှုန်းတိုးတက်စေရန် Multi-pass တိုးတက်သောပုံစံကိုအသုံးပြုသည်။

2. Complex Curved Surface Forming နည်းပညာ

Automotive Front Panel Assembly Stamping Dies သည် ဟိုက်ပါဘိုရွိုက်ဖွဲ့စည်းမှုနှင့် ချိန်ညှိနိုင်သော ပရိုဖိုင်ဖွဲ့စည်းပုံကို အသုံးပြုသည်။ CAE ခွဲခြမ်းစိတ်ဖြာခြင်းနှင့် လုပ်ငန်းစဉ် ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်းတို့ဖြင့် ပေါင်းစပ်ခြင်းဖြင့် ၎င်းသည် ±0.05mm အတွင်း မျက်နှာပြင်တိကျမှုကို ရရှိစေပြီး ကပ်လျက်အစိတ်အပိုင်းများနှင့် လိုက်ဖက်မှုရှိစေမည့် အရေးအကြောင်းများနှင့် ကွဲအက်ခြင်းကဲ့သို့သော ပြဿနာများကို ဖြေရှင်းပေးပါသည်။

3. Integrated Reinforceing Beam ဒီဇိုင်း

ရှေ့ panel နှင့် အားဖြည့် beam ကို ခွဲခြမ်းနည်းပညာဖြင့် ပေါင်းစပ်ထားပြီး အားဖြည့်ခံ beam ၏ ဂျီဩမေတြီ တိကျမှုကို သေချာစေရန် (ဖြောင့်မှု ≤0.1mm/m, parallelism ≤0.15mm)။

4. Multi-Component ပေါင်းစပ်ဖွဲ့စည်းခြင်း။

လုပ်ငန်းစဉ်များစွာကို ပေါင်းစည်းထားပြီး တစ်ခုတည်းသော ထုထည်လုပ်ဆောင်မှုတွင် အစိတ်အပိုင်းများစွာကို ပြီးမြောက်စေပါသည်။ မော်ဂျူလာဒီဇိုင်းနှင့် မှိုပြောင်းလဲမှုသည် အမျိုးအစားများစွာသော အမျိုးအစားအလိုက် ထုတ်လုပ်မှုနှင့် လိုက်လျောညီထွေဖြစ်အောင်၊ ပစ္စည်းအသုံးပြုမှုနှုန်း ≥80% ရရှိကာ ထုတ်လုပ်မှု ထိရောက်မှု တိုးတက်စေသည်။

5. မြင့်မားသောတိကျမှုနှင့် ဘေးကင်းရေးစွမ်းဆောင်ရည်

မြင့်မားသောတိကျသောလမ်းညွှန်မှုနှင့် ဖိအားတုံ့ပြန်မှုထိန်းချုပ်မှုသည် ±0.05mm အတွင်း အရေးကြီးသောအပေါက်တိကျမှုကိုသေချာစေသည်။ အကောင်းဆုံးပြင်ဆင်ထားသော ဖွဲ့စည်းတည်ဆောက်ပုံဒီဇိုင်းသည် ယာဉ်တိုက်မှုအတွင်း ဒီဇိုင်းပုံစံပုံပျက်ခြင်းကို သေချာစေပြီး စီးနင်းသူဘေးကင်းမှုကို အာမခံပါသည်။

6. Intelligent Process Control နှင့် Optimization

Automotive Front Panel Assembly Stamping Dies သည် အကောင်းဆုံးဒီဇိုင်းအတွက် CAE ဆော့ဖ်ဝဲလ်ကို အသုံးပြုထားပြီး၊ ပုံစံအနေအထားကို အချိန်နှင့်တပြေးညီ စောင့်ကြည့်စစ်ဆေးရန်၊ တည်ငြိမ်သောထုတ်ကုန်အရည်အသွေးကို အာမခံရန်အတွက် three-loop control နှင့် intelligent monitoring system ကို အသုံးပြုထားသည်။

ထုတ်ကုန်အင်္ဂါရပ်များနှင့် အသုံးချမှုများ

1. ခရီးသည်တင်ယာဉ်များ- ကိုယ်ထည်တောင့်တင်းမှုနှင့် တိုက်မိခြင်းဘေးကင်းရေးတို့ကို အာမခံပြီး အပြင်ပန်းတံဆိပ်ခတ်ခြင်းဆိုင်ရာ လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးခြင်း၊

2. လုပ်ငန်းသုံးယာဉ်များ- ကြီးကြီးမားမား သက်ရောက်မှုများကို ခံနိုင်ရည်ရှိပြီး တည်ဆောက်ပုံဆိုင်ရာ ယုံကြည်စိတ်ချရမှုနှင့် ကြာရှည်ခံမှုကို အာမခံပါသည်။

3. SUVs/Off-Road Vehicles- ကြီးမားသောအင်ဂျင်ခန်းများနှင့် လိုက်လျောညီထွေဖြစ်စေပြီး ရှေ့အကာအကွယ်ကို တိုးမြှင့်ပေးသည်။

4. လျှပ်စစ်ယာဉ်များ- ပေါ့ပါးသော ဒီဇိုင်းကိုလည်း ထည့်သွင်းစဉ်းစားစဉ်တွင် ဘက်ထရီအထုပ်များနှင့် အအေးပြွန်များကဲ့သို့သော အထူးလိုအပ်ချက်များနှင့် လိုက်လျောညီထွေဖြစ်အောင် လုပ်ဆောင်သည်။

5. Racing Cars/Performance Cars- လေခွင်းအား၊ ပေါ့ပါးပြီး ခိုင်မာမှု မြင့်မားသော လိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။

6. ထရပ်ကားများ/ဘတ်စ်ကားများ- ကြီးမားသောယာဉ်များနှင့် လိုက်လျောညီထွေဖြစ်စေပြီး ဝန်ထမ်းစွမ်းရည်နှင့် ယာဉ်တိုက်မှုဘေးကင်းရေးတို့ကို သေချာစေသည်။

ကုန်ထုတ်လုပ်မှုလုပ်ငန်းစဉ်မိတ်ဆက်

1. ထုတ်ကုန်ဒီဇိုင်းနှင့် ခွဲခြမ်းစိတ်ဖြာခြင်း။

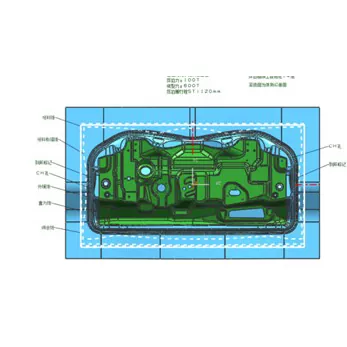

ပရော်ဖက်ရှင်နယ် ဆော့ဖ်ဝဲလ်ကို ပုံသဏ္ဍာန် ခွဲခြမ်းစိတ်ဖြာခြင်းနှင့် လုပ်ငန်းစဉ် ပိုမိုကောင်းမွန်အောင် ပြုလုပ်ခြင်းအတွက် အကောင်းဆုံး ကန့်သတ်ဘောင်များကို ဆုံးဖြတ်ရန်၊ ဘေးကင်းမှုနှင့် တပ်ဆင်မှု တိကျမှုကို ချိန်ညှိရန် အသုံးပြုပါသည်။

2. Mold Structure ဒီဇိုင်း

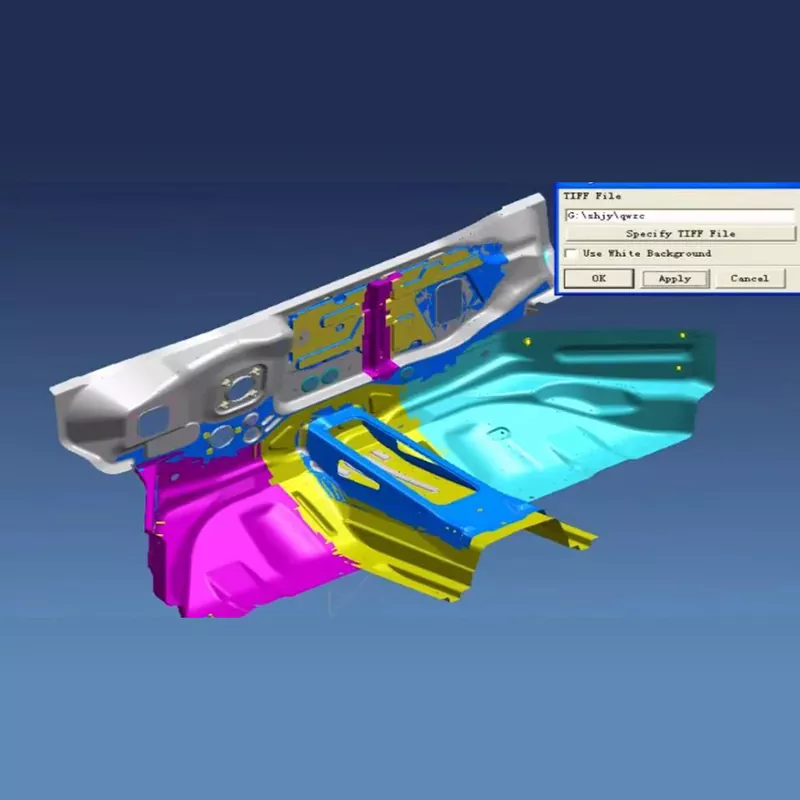

3D ဒီဇိုင်းအပြည့်အစုံ၊ မော်ဂျူလာဖွဲ့စည်းပုံ၊ ပြုပြင်ထိန်းသိမ်းရလွယ်ကူသော၊ အလိုအလျောက်ထုတ်လုပ်ခြင်းနှင့် စက်ရုပ်လည်ပတ်မှုကို လိုက်လျောညီထွေဖြစ်စေသည်။

၃။ ပစ္စည်းရွေးချယ်ခြင်းနှင့် ပြင်ဆင်ခြင်း။

- လုပ်ငန်းခွင်အစိတ်အပိုင်းများ- နက်ရှိုင်းသော ပုံဆွဲဧရိယာများတွင် အသုံးပြုသည့် အထူးသတ္တုစပ်ဖြင့် မာကျောမှုမြင့်မားသော မှိုစတီးကို ရွေးချယ်ထားသည်။

- Mold Base/Standard အစိတ်အပိုင်းများ- ခိုင်ခံ့မှုနှင့် တိကျသေချာစေရန် အရည်အသွေးမြင့် သံမဏိကို ရွေးချယ်ထားသည်။

- Surface Treatment : Nitriding၊ hard chrome အဖြစ် စသည်တို့ကို ပွတ်တိုက်မှုနှင့် ကပ်တွယ်မှုကို လျှော့ချရန်။

4. Precision Machining လုပ်ငန်းစဉ်

ကြမ်းကြမ်းတမ်းတမ်း စက်ဖြင့် ပြုပြင်ခြင်းအတွက် ခွင့်ပြုပေးပါသည်။ မျက်နှာပြင်အား Ra0.2 ၏ကြမ်းတမ်းမှု၊ အပေါက်အနေအထားတိကျမှု ± 0.01mm နှင့် မျက်နှာပြင်အားကောင်းသည့် ကုသမှုပြီးနောက် ≥HV950 နှင့် မာကျောမှု ≥HV950 တို့ကို ပြီးမြောက်အောင်ပြုလုပ်ခြင်းဖြင့် အပြီးသတ်ခြင်းအား လုပ်ဆောင်သည်။

5. Assembly နှင့် Debugging

တိကျစွာ တပ်ဆင်ခြင်း၊ စက်ပေါ်ရှိ ပါရာမီတာ အမှားရှာပြင်ခြင်း၊ ပထမပိုင်း စစ်ဆေးခြင်း နှင့် အသုတ်စမ်းသပ်ထုတ်လုပ်ခြင်းတို့သည် မှိုတည်ငြိမ်မှုနှင့် ယုံကြည်စိတ်ချရမှုကို သေချာစေသည်။

ဖွံ့ဖြိုးတိုးတက်ရေးလမ်းကြောင်းများ

1. ပေါ့ပါးပြီး ကြံ့ခိုင်မှု- ပစ္စည်းအသစ်များနှင့် လိုက်လျောညီထွေဖြစ်အောင်၊ အဆင့်မြင့် လုပ်ငန်းစဉ်များကို အသုံးချခြင်း၊ ပေါ့ပါးမှုနှင့် ဘေးကင်းမှုကို ဟန်ချက်ညီစေခြင်း၊

2. တိကျမှုနှင့် ဘေးကင်းရေး ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်း- မိုက်ခရိုနအဆင့် တိကျမှုဆီသို့ မြှင့်တင်ခြင်း၊ အွန်လိုင်း ထောက်လှမ်းခြင်း နှင့် တိုက်မိခြင်း ပိုမိုအားကောင်းလာစေခြင်း၊

3. ပြောင်းလွယ်ပြင်လွယ် ထုတ်လုပ်မှု- မှိုပြောင်းလဲမှု လျင်မြန်စွာ ပြောင်းလဲခြင်း (≤15 မိနစ်)၊ မျိုးစုံ၊ အသေးစား အသုတ်ထုတ်လုပ်မှုတွင် လိုက်လျောညီထွေရှိမှု၊

4. ဒစ်ဂျစ်တယ် အမှားရှာပြင်ခြင်း- ဒစ်ဂျစ်တယ်အမွှာများကို ပေါင်းစပ်ခြင်းဖြင့် ဖွံ့ဖြိုးတိုးတက်မှု သံသရာကို 30% ထက် ပိုတိုစေပါသည်။

5. Green Manufacturing- ပတ်ဝန်းကျင်နှင့် လိုက်လျောညီထွေဖြစ်ပြီး စွမ်းအင်ချွေတာသော၊ စွမ်းအင်သုံးကားအသစ်များ၏ လိုအပ်ချက်များကို လိုက်လျောညီထွေဖြစ်စေသည်။

အမေးများသောမေးခွန်းများ

Q1- Automotive Front Panel Assembly Stamping Dies တွင် ယေဘုယျအားဖြင့် မည်သည့်ပစ္စည်းများကို အသုံးပြုသနည်း။

A1- လုပ်ငန်းခွင် အစိတ်အပိုင်းများကို အဓိကအားဖြင့် SKD11၊ Cr12MoV နှင့် DC53 ကဲ့သို့သော မာကျောသော မှိုစတီးလ်များကို အဓိက အသုံးပြုပါသည်။ နက်ရှိုင်းသော ပုံသဏ္ဍာန် အစိတ်အပိုင်းများ ဖွဲ့စည်းခြင်းနှင့် အလင်းတန်းများ ဖွဲ့စည်းခြင်း ဧရိယာများအတွက်၊ အမှုန့်သတ္တုဗေဒ မြန်နှုန်းမြင့် သံမဏိ သို့မဟုတ် ဘိလပ်မြေ ကာဗိုက်ကို အသုံးပြုသည်။ မှိုဖရိန်သည် သံမဏိ 45 နှင့် Q235 ကဲ့သို့သော ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာသံမဏိများကို အသုံးပြုထားပြီး လမ်းညွှန်တိုင်များနှင့် လမ်းညွှန်လက်စွပ်များကဲ့သို့သော စံအစိတ်အပိုင်းများကို ထမ်းထားသောစတီးလ် GCr15 ကို အသုံးပြုသည်။ မှို၏ ခံနိုင်ရည်ရှိမှုနှင့် ဝန်ဆောင်မှုသက်တမ်းကို သေချာစေရန်အတွက် ကြွေထည် သို့မဟုတ် စိန်အပေါ်ယံပိုင်းပစ္စည်းများကို တခါတရံတွင် အသုံးပြုပါသည်။

Q2- မော်တော်ယာဥ်အရှေ့ဖက်ဆစ်မှိုအတွက် ထုတ်လုပ်မှုစက်ဝန်းက ဘယ်လောက်ကြာလဲ။

A2- အရှေ့ဖက်ဆစ်တပ်ဆင်မှု၏ ရှုပ်ထွေးမှုနှင့် တိကျမှုလိုအပ်ချက်များအပေါ် မူတည်၍ ထုတ်လုပ်မှုစက်ဝန်းသည် ပုံမှန်အားဖြင့် 16-24 ပတ်ဖြစ်သည်။ Standard front fascia တပ်ဆင်မှုမှိုများသည် ခန့်မှန်းခြေအားဖြင့် 16 ပတ်ကြာပြီး၊ ရှုပ်ထွေးသော ကွေးညွှတ်ထားသော fascia မှိုများသည် ရက်သတ္တပတ် 20 ကြာမြင့်ပြီး၊ အလွန်ကြီးမားသော သို့မဟုတ် ပေါ့ပါးသော အရှေ့ဖက်ဆစ်တပ်ဆင်မှုမှိုများသည် 24 ပတ်ထက်ပို၍ လိုအပ်ပါသည်။ တိကျသောစက်ဝန်းသည် ရှေ့ဖက်ဆစ်ဖွဲ့စည်းပုံ၏ ရှုပ်ထွေးမှု၊ ကွေးညွှတ်သောမျက်နှာပြင်ဖွဲ့စည်းပုံခက်ခဲမှုနှင့် တိုက်မိမှုဘေးကင်းရေးစွမ်းဆောင်ရည်လိုအပ်ချက်များအပေါ် မူတည်သည်။

Q3: မှိုများ၏ဝန်ဆောင်မှုသက်တမ်းကဘာလဲ။

A3- ပုံမှန်အသုံးပြုမှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုအခြေအနေအောက်တွင်၊ ရှေ့ဖက်ဆစ်စုပ်မှိုများ၏ သက်တမ်းသည် 300,000 လည်ပတ်နိုင်သည်။ အရည်အသွေးမြင့် ပစ္စည်းများကို ရွေးချယ်ခြင်း၊ သင့်လျော်သော အပူကုသမှု နှင့် တိကျစွာ ပြုပြင်ခြင်း အားဖြင့် အချို့သော မှိုများ၏ သက်တမ်းသည် 500,000 cycles သို့ ရောက်ရှိနိုင်သည်။ နက်ရှိုင်းသော ပုံသဏ္ဍာန် ဧရိယာများ၊ အားဖြည့် အလင်းတန်းများ ဖွဲ့စည်းသည့် မျက်နှာပြင်များ နှင့် ကွေးညွတ်သော မျက်နှာပြင်များ ကဲ့သို့သော ဝတ်ဆင်မှု မြင့်မားသော ဧရိယာများသည် ထုတ်ကုန် အရည်အသွေးနှင့် တည်ငြိမ်မှု ရရှိစေရန် ပုံမှန်ပြုပြင်ထိန်းသိမ်းမှုနှင့် အစားထိုးမှုများ လိုအပ်ပါသည်။

Q4- အရှေ့ဘက် fascia တပ်ဆင်ခြင်း၏ တိကျမှုနှင့် ဘေးကင်းမှု စွမ်းဆောင်ရည်ကို မည်သို့အာမခံသနည်း။

A4- CAE ခွဲခြမ်းစိတ်ဖြာမှုမှတစ်ဆင့် လုပ်ငန်းစဉ်ဘောင်များကို ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်း၊ တိကျမှုမြင့်မားသောလမ်းညွှန်စနစ်အား အသုံးပြုခြင်း၊ ပစ္စည်းစပရိန်ကျောနှင့် အထူဖြန့်ဖြူးခြင်းကို ထိန်းချုပ်ခြင်းနှင့် မှိုတိကျမှုကို ပုံမှန်စစ်ဆေးခြင်းနှင့် ထိန်းသိမ်းခြင်းဖြင့်၊ ရှေ့ဘောင်တပ်ဆင်ခြင်း၏အတိုင်းအတာတိကျမှုကို ±0.1 မီလီမီတာအတွင်း ထိန်းချုပ်နိုင်ပြီး မိတ်လိုက်မျက်နှာပြင်များ ညီညာမှု 0.15 မီလီမီတာ/မီတာအတွင်း ရောက်ရှိနိုင်သည်။ တပြိုင်နက်တည်းတွင်၊ ကျိုးကြောင်းဆီလျော်သောဖွဲ့စည်းပုံဒီဇိုင်းနှင့် အပူကုသမှုလုပ်ငန်းစဉ်သည် ရှေ့ဘောင်တပ်ဆင်မှုတွင် လုံလောက်သောဖွဲ့စည်းပုံဆိုင်ရာခွန်အားနှင့် တိုက်မိခြင်းဘေးကင်းရေးစွမ်းဆောင်ရည်ရှိကြောင်း သေချာစေသည်။

Q5- Automotive Front Panel Assembly Stamping Dies ၏ ထုတ်လုပ်မှုလုပ်ငန်းစဉ်တွင် အဓိကထိန်းချုပ်သည့်အချက်များကား အဘယ်နည်း။

A5- ရှေ့ဘောင်တပ်ဆင်မှုမှိုများထုတ်လုပ်ရာတွင် အဓိကထိန်းချုပ်သည့်အချက်များပါဝင်သည်- ① ပြားချပ်ချပ်နှင့် မျက်နှာပြင်တိကျမှုသေချာစေရန် ကြီးမားသောအဖုံးမျက်နှာပြင်ပရိုဖိုင်များကို တိကျစွာပြုပြင်ခြင်း၊ ② အနေအထားနှင့် ခိုင်ခံ့မှုရှိစေရန် အလင်းတန်းဖွဲ့စည်းပုံများ၏ အရည်အသွေးကို အားကောင်းစေခြင်း၊ ③ ချို့ယွင်းချက်များ ဖြစ်ပေါ်ခြင်းမှ ရှောင်ရှားရန် ရှုပ်ထွေးသော ကွေးညွှတ်သော မျက်နှာပြင်များ ၏ ပစ္စည်းစီးဆင်းမှုကို ထိန်းချုပ်ခြင်း၊ ④ တပ်ဆင်ခြင်း တိကျသေချာစေရန် တပ်ဆင်ခြင်းအပေါက်များကို တိကျစွာ ပြုပြင်ခြင်း၊ ⑤ မာကျောမှုနှင့် မာကျောမှုကို သေချာစေရန် အပူကုသမှု လုပ်ငန်းစဉ်။ ထိန်းချုပ်မှုအမှတ်တစ်ခုစီသည် တင်းကျပ်သော အရည်အသွေးစစ်ဆေးခြင်းနှင့် လုပ်ငန်းစဉ်ထိန်းချုပ်မှု လိုအပ်ပြီး၊ အထူးသဖြင့် ကြီးမားသောအဖုံးများဖွဲ့စည်းခြင်းနှင့် ရှုပ်ထွေးသောကွေးညွှတ်သောမျက်နှာပြင်ဖွဲ့စည်းပုံများ၏ တိကျသောထိန်းချုပ်မှုလိုအပ်သည်။
